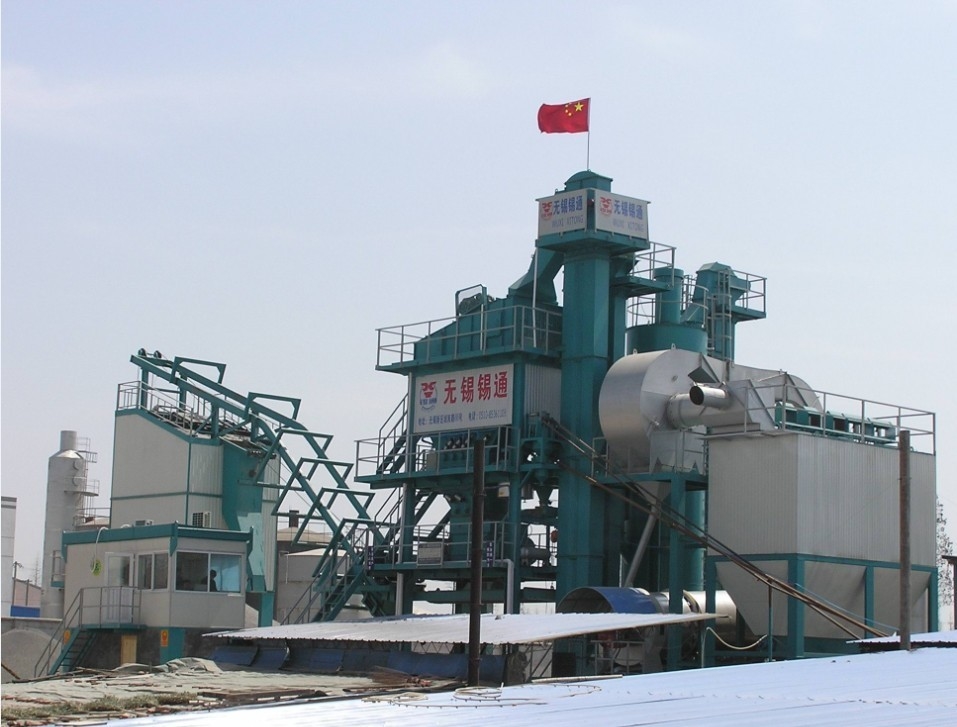

Tipo laterale recipiente del prodotto finito di 60T tutto l'impianto di miscelazione dell'asfalto con il serbatoio dell'asfalto da 16 tonnellate

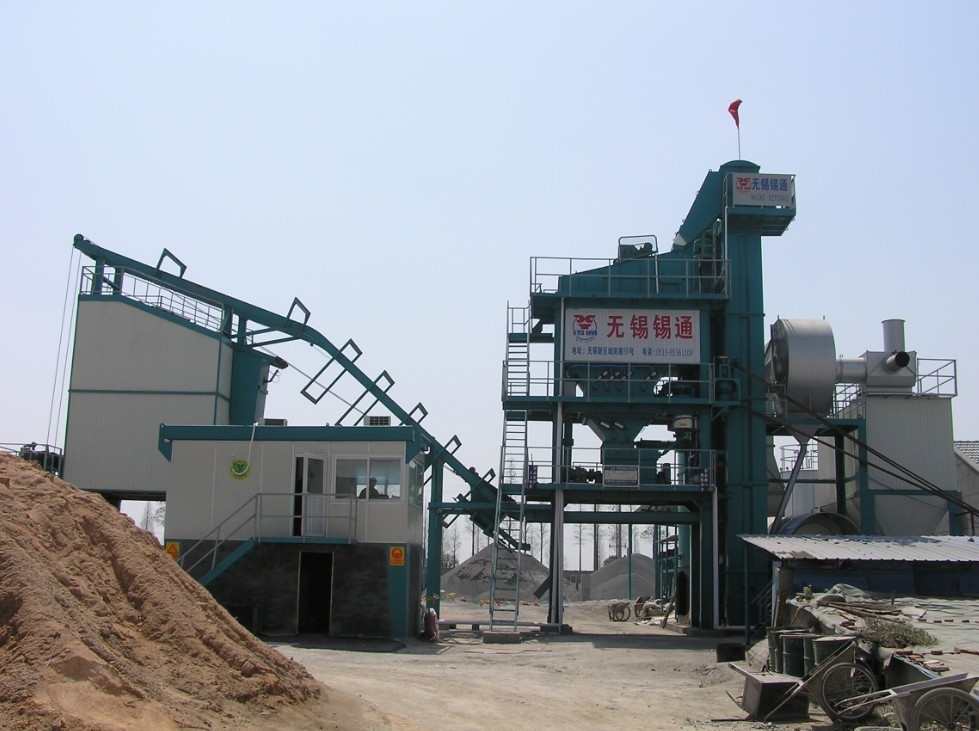

tipo laterale impianto di miscelazione dell'asfalto del recipiente del prodotto finito di 60T con il serbatoio dell'asfalto 30ton

Descrizione per il sistema di riscaldamento del aspahlt ed il sistema di memorizzazione

1,0 riscaldamento dell'asfalto e sistema di memorizzazione

È per l'asfalto del riscaldamento e di stoccaggio. Fornito di fornace di olio del trasferimento di calore, asfalti il carro armato, il serbatoio di scarico, la pompa dell'asfalto e la conduttura ad alta temperatura, la valvola, la flangia, guarnizione metallica ecc.

1,1 fornace di olio del trasferimento di calore

La fornace di olio del trasferimento di calore adotta il tipo integrato, il corpo della fornace, il bruciatore, la pompa di olio caldo, vaso di espansione ad alto livello, la cisterna ed il gabinetto a basso livello tutto dell'operazione sono installati su un telaio della struttura d'acciaio per installazione e trasporto convenienti. Utilizzi il bruciatore completamente automatico importato al calore. Il sistema di controllo della caldaia adotta il controllo automatico che può realizzare il monitoraggio e l'operazione completamente automatici per la temperatura, la circolazione dell'olio caldo, il livello di olio, pressione di olio; il bruciatore si fermerà quando l'allarme è dato.

Tipo di fornace di olio del trasferimento di calore: YYW-350Y

Capacità del rifornimento di calore: 300,000k/h

Temperatura di lavoro massima: 280℃

Potere della pompa di olio caldo: 11kw×2sets

Trasporto della capacità della pompa di olio caldo:: 40m3/h

1,2 carro armato di temperatura elevata dell'asfalto di orizzontale

Il serbatoio ad alta temperatura è tipo orizzontale del cilindro, bobina del tubo è installato dentro, riscaldato da termo olio, ha fornito di scala, di tubo di scarico, di botola, di metro livellato di galleggiamento e di termometro bimetallico. Coperto di piatto d'acciaio colorato, il serbatoio adotta la lana di roccia per tenere la temperatura. La conduttura dell'asfalto ha valvola di regolazione.

Capacità del serbatoio: 16m3×2pcs

1,3 carro armato di ricezione dell'asfalto

Per la ricezione dell'asfalto dagli autocarri con cassone ribaltabile, c'è bobina del tubo che installa dentro, riscaldato dall'olio del trasferimento di calore.

Capacità: 2 m.³

1,4 pompa dell'asfalto

le pompe di 1 asfalto sono utilizzate sul serbatoio di scarico, inviante l'asfalto al serbatoio relativo; un altro trasporta l'asfalto dal serbatoio per asfaltare il serbatoio di pesatura tramite la valvola a tre vie pneumatica di conservazione del calore.

Pompa dello scarico dell'olio dell'asfalto: chilowatt /flow rate25m3/h di type3QGB80×2-36 /power7.5

Alimentazione di olio dell'asfalto: scriva 3QGB60×2-46/la portata a macchina 15m3/h chilowatt/di potere 5,5

2,0 silos di immagazzinamento del prodotto finito

Il sistema include: trasportando carrello, la ferrovia di guida, recipiente della miscela di conservazione di calore con l'indicatore di livello, scorrevole tipo copertura superiore, bombola elettrica che scarica conservazione della porta, del riscaldamento elettrico e di calore che scarica porta ed argano con il freno. Lo strato di conservazione del calore della lana di roccia è fisso sulla parete esterna del silos di immagazzinamento, che è coperto di tipo piatto della striscia di colore. Il secchio della spazzatura inoltre è fornito.

2,1 recipiente del prodotto finito di conservazione di calore

Tipo: Singolo tipo del recipiente

Capacità totale del recipiente: 60t

Scarico dell'altezza: 3.5m

Tipo di conservazione di calore: il calore conservato da lana di roccia per la parte superiore, il calore conservato dall'olio del trasferimento di calore per la parte inferiore, scaricante la porta è riscaldato dall'elettricità.

Trasporto della capacità del carrello: 1000kg

Trasmettitore per l'argano: 22kw

Controllo dell'argano: Conversione di frequenza e trazione di regolamento di velocità,

controllo di posizionamento del commutatore di prossimità

Tipo del freno: Freno a blocchetti elettrico ed idraulico

2,2 secchio della spazzatura

Capacità: 4t

Il recipiente del prodotto finito non è adatto ad immagazzinare la miscela dell'asfalto per molto tempo, ma soltanto ad attenuare, la temperatura drops≤5℃ in 12 ore, non immagazzina oltre 24 ore.
