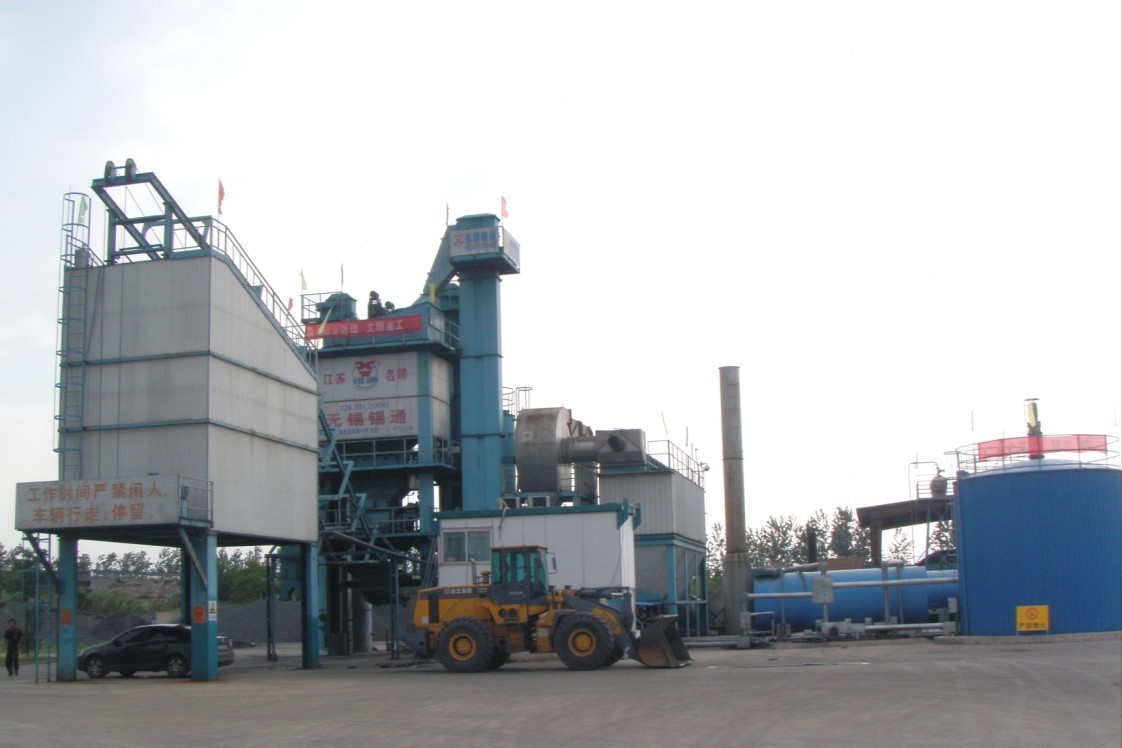

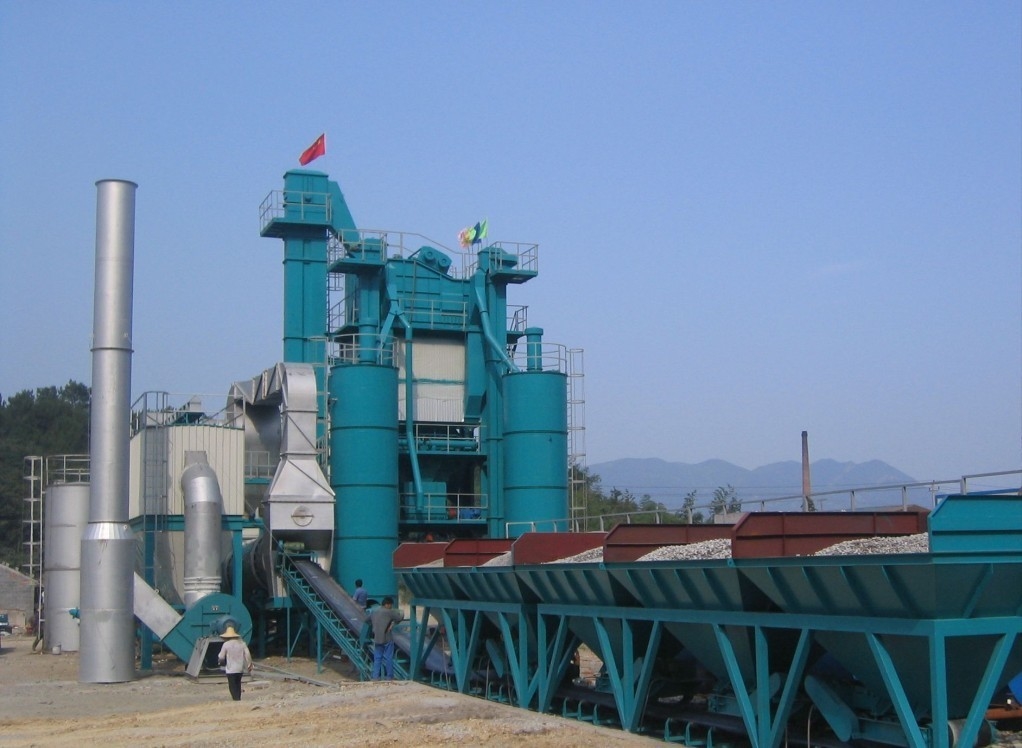

Impianto di miscelazione dell'asfalto del carro armato del bitume del combustibile diesel 30T con il sistema di controllo automatico

Centrale di betonaggio dell'asfalto del carro armato del bitume del combustibile diesel 30T con il carrello automatico del sistema di controllo 2000KG

1,0 riempitore e sistema di fornitura residuo

Il sistema ha 2 silos di stoccaggio, uno per nuovo ed un altro per il riempitore riciclato, ogni silo ha attenuato il tipo dispositivo di livellamento materiale e scala diritta di rotazione con l'anello della sicurezza; La battagliola, il collettore di polveri e la valvola di sicurezza sono messi sulla cima del recipiente; l'arco che rompe il cuscino d'aria è installato alla parte del cono dello sbocco del recipiente per impedire il riempitore backlogging. Il silo del riempitore ed il silo riciclato del riempitore sono forniti del trasportatore di vite (Italia WAM) per inviare il riempitore direttamente al recipiente di conteggio.

1,1 silo del riempitore

Via l'aeronautica, il riempitore passando al silo di stoccaggio attraverso la conduttura. l'allarme della Suono-luce sarà dato quando il riempitore è pieno, dicendo l'operatore che impedisce lo straripamento della cenere. Il silo del riempitore è fornito del trasportatore di vite (Italia WAM), che inviano il riempitore direttamente al saltatore di conteggio del riempitore.

* tipo: Tipo del barilotto del supporto

* capacità: 30m3

1,2 silo residuo del riempitore

Il riempitore residuo da aria lava il tipo collettore di polveri sarà inviato nel silo residuo tramite il trasportatore di vite e l'elevatore del riempitore. Il recipiente residuo del riempitore è fornito del trasportatore di vite (Italia WAM) che inviano il riempitore riciclato direttamente al vecchio riempitore che pesa il saltatore.

*Type: Tipo del barilotto del supporto

*Volume: 30m3

1,3 gru residua del riempitore

Hoister è tipo del saltatore, facendo uso della cinghia da sollevare, correndo uniformemente senza rumore, con velocita di sollevamento rapido ed alta efficienza. C'è tenditore a catena della molla ad entrambi i lati del fondo del hoister; La piattaforma è fornita in cima per mantenimento di hoister.

* tipo: Saltatore tipo, scarico di gravità

* capacità: 25t/h

* azionamento: La velocità cicloidale dell'ingranaggio del perno si riduce

* potere: 4 chilowatt

1,4 trasportatore di vite

* riempitore che pesa il trasportatore di vite: 5.5kw

* polvere residua che pesa il trasportatore di vite: 5.5kw

* polvere residua che trasporta il trasportatore di vite: 3 insiemi kw×2

* polvere residua che scarica il trasportatore di vite: 3 kw×1set

Punta: Il collegamento (sbocco) del silos di immagazzinamento del riempitore è soltanto per il riempitore all'ingrosso, se la gru del riempitore è richiesta ulteriormente, ci dice quando ordina.

2,0 sistema di controllo pneumatico

Il sistema di controllo pneumatico è composto di bombola, di valvola per aria, di valvola di adeguamento di pressione, di separatore dell'petrolio-acqua, di spruzzatore dell'olio e di tubo ad alta pressione. La fonte di aria del sistema adotta il compressore d'aria della vite, con il serbatoio compresso 2 dell'aria, in cui 1 è usato per l'intera torre di miscelazione, tipo il collettore di polveri, il recipiente del prodotto finito, un altro della borsa per atomizzazione del combustibile del bruciatore.

* compressore d'aria della vite: XNB-30G

* spostamento dell'aria: 3.6m3/min

* pressione: 0.6~0.7Mpa

* potere del motore: 22kw

* capacità del carro armato di accumulazione di aria: 0.6m3×2pcs

Tavola calda di specificazione della pianta della miscela dell'asfalto di serie di QLB
