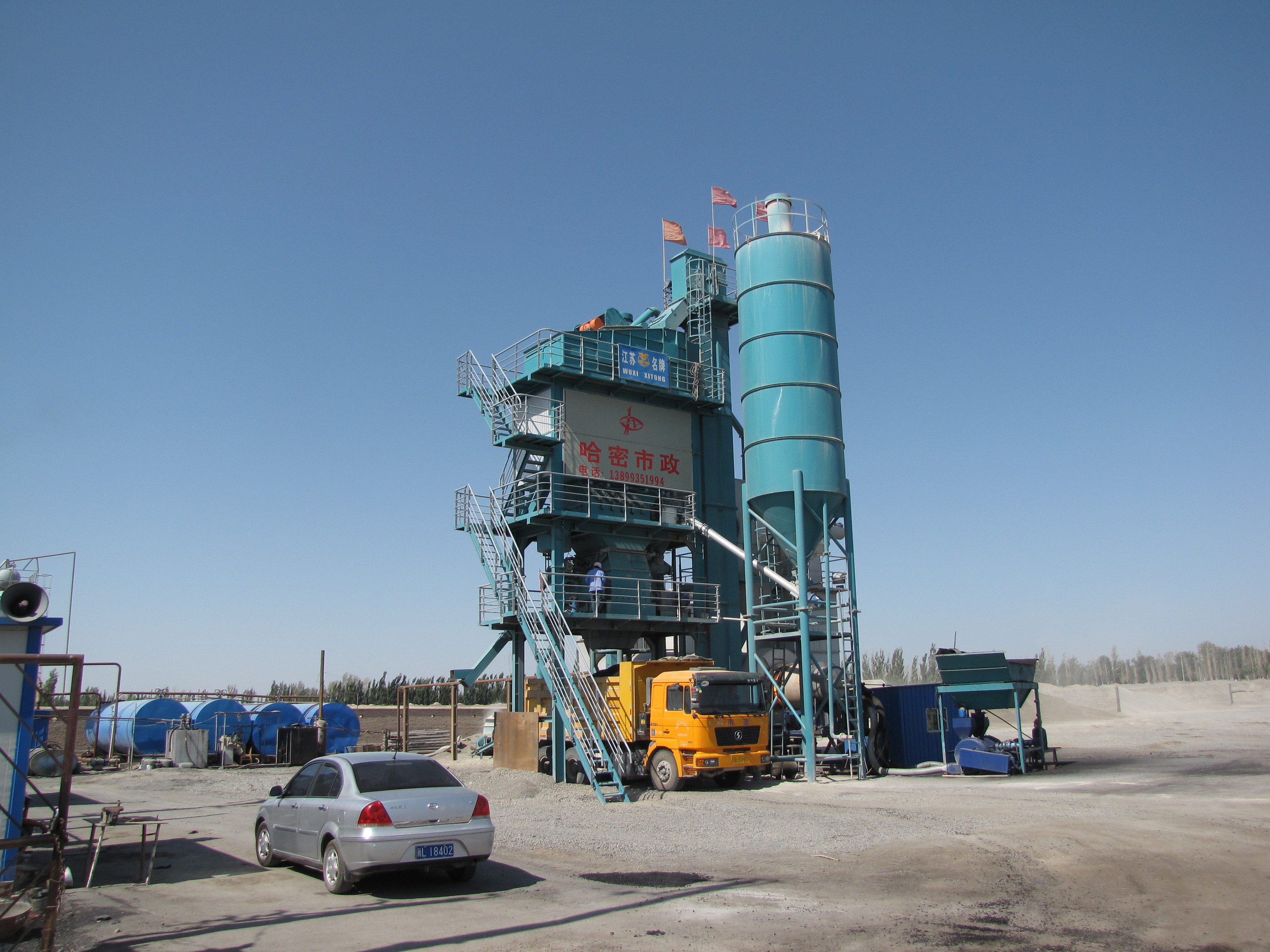

Tipo d'ammucchiamento automatico pianta calda del contenitore della miscela dell'asfalto di 160tph con il dispositivo d'avviamento molle di ABB
Descrizione per il sistema di controllo
1,0 sistema di controllo elettrico
Il sistema di controllo dell'attrezzatura di miscelazione dell'asfalto di serie di QLB è composto di sala di controllo centrale separata, cavo del collegamento periferico ed il cavo, sala di controllo è diviso nella parte di distribuzione di energia e nel divisorio dell'operazione.
1,1 sala operatoria
La sala operatoria è della struttura del contenitore, di cui la parete esterna usa 2 strati del fermaglio di lusso della lega di alluminio e la parete interna usa il pannello composito di alluminio di alta classe, fra l'esterno e la parete interna, c'è materiale dell'isolamento termico acustico e.
La parte di distribuzione di energia e la parte di controllo di sala operatoria possono essere divise in 2 aree separate, invece dei gabinetti di potere tradizionali nell'area di distribuzione di energia, tutte le componenti elettriche sono parete sopra direttamente installata dell'interno di sala operatoria per dissipazione di calore più facile e manutenzione. Ci sono finestre di vetro del ampio-campo su 3 lati di area di controllo per lo stato corrente di sorveglianza di attrezzatura sul cantiere di lavoro. C'è gabinetto-aria-condizionatore nell'area di distribuzione di energia ed appendere-aria-condizionatore nell'area di controllo
* dimensione: 6000mm×2400mm×2500mm (L×W×H)
1,2 parte di distribuzione di energia
Parte di distribuzione di energia dentro pricipalmente composta di parti elettriche di bassa tensione (interruttore dell'aria, contattore di CA, relè, thermorelay), dispositivo d'avviamento e convertitore di frequenza molle, ecc., che pricipalmente controllano tutti i motori, cilindri e valvole per aria delle attrezzature di miscelazione.
Metta il commutatore dell'aria per alimentazione di rete e tutti i motori sono forniti di commutatore della protezione di aria e sovraccaricano il dispositivo di protezione, la classe d'isolamento di potere è grado 4 e ci sono segni ai terminali fili.
Il grande motore di potere usa il dispositivo d'avviamento molle per avviarsi uniformemente con alta efficienza a corrente debole e.
Metta ogni circuito di derivazione con la protezione di risposte di viaggio.
Tutti i cavi dell'attrezzatura di miscelazione sono collegati alla stanza di distribuzione di energia.
sistema di controllo 1,3
Il sistema è composto di unità di computer ascendente di controllo (computer di controllo industriale) e regolatore di programmazione discendente (SpA), pesando il metro, pesante componenti del sensore, del convertitore di frequenza e di bassa tensione ed inoltre è fornito di tastiera, topo, monitor e stampante, ecc. Ogni unità usa la porta terminale di Ethernet per comunicare.
Sulla base dei magnetocardiogrammi (software di configurazione), il sistema di controllo adotta il software di controllo speciale sviluppato specialmente per l'attrezzatura di miscelazione dell'asfalto, che può controllare lo stato globale di funzionamento di tanto in tanto e l'esposizione sullo schermo nel modo dinamico, al fondo dello schermo là è icona di controllo di formula e linea rapida.
Il sistema può finire automaticamente il controllo dello Stato di ogni collegamento del lavoro, vale a dire tutte le funzioni di controllo richieste dalle attrezzature come automatico ammucchiando, sopra la compensazione di impulso (differenza del livello), l'allarme di guasto, lo stoccaggio del modulo relazione e stampare.
Tutto il controllo di funzione è protetto dal programma contro l'errore causato dal misoperation.
Il sistema di controllo ha funzione dell'operazione completamente automatica e manuale.
Il potere di UPS fa la tensione della stalla del sistema di controllo per impedire la tensione di impulso causata dal cambiamento di potere o la auto-generazione che danneggia il computer, che creerà un termine dell'operazione sicura per il divisorio globale di controllo. Quando dall'elettricità, il tempo dell'amplificatore di potere è 15 minuti
Specificazione

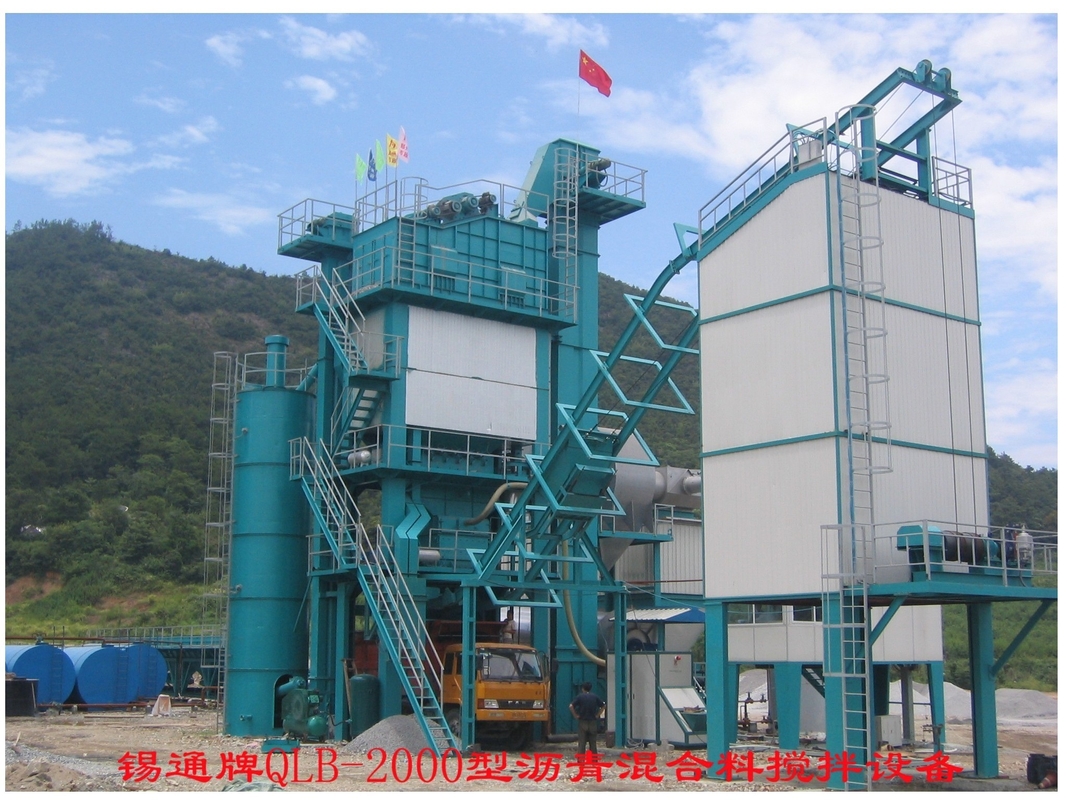

Le serie di QLB asfaltano la tavola calda della specificazione della pianta della miscela
| Nome |
Specificazione |
| Modello |
600 |
1000 |
1500 |
2000 |
2500 |
3000 |
| Produzione |
48tph |
80tph |
120tph |
160tph |
200tph |
240tph |
| Volume freddo dell'alimentatore |
8m3 |
9m3 |
10m |
10m3 |
12 m.3 |
12m3 |
| Polvere che raccoglie tipo |
Tipo di goccia di gravità e filtro a sacco (fluch posteriore dell'aria) |
| Tipo del combustibile |
Diesel/masut/gas naturale |
| Volume/numero di recipiente aggregato caldo |
12t/4 |
32t/4 o 5 |
40t/4 o 5 |
50t/5 |
60t/5 |
80t/5 |
| Precisione di pesatura aggregata |
Meno di ±0.1% |
Meno di ±0.1% |
| Precisione di pesatura della polvere |
Meno di ±0.16% |
Meno di ±0.16% |
| Precisione di pesatura dell'asfalto |
Meno di ±0.18% |
| Capacità KG/batch del carro armato di miscelazione |
600 |
1000 |
1500 |
2000 |
2500 |
3000 |
| Volume/numero di serbatoio dell'asfalto |
10m3/2 |
16m3/2 |
30m3/2 |
30 m.3/3 |
50 m.3/2 |
50 m.3/3 |
| Capacità del silo finito della miscela (T) |
- |
60 |
100 |
120 |
160 |
| Potere installato (chilowatt) |
185 |
280 |
345 |
470 |
608 |
680 |
