Luogo di origine: | La Cina |
---|---|
Marca: | Xitong |
Certificazione: | CE/CNAS/SGS/ISO |
Numero di modello: | QLB-HX |
Quantità di ordine minimo: | 1 set |
Prezzo: | negotiation |
Imballaggi particolari: | Nudo che ingrassa nave in serie |
Tempi di consegna: | 2 mesi dopo l'acconto ricevuto |
Capacità di alimentazione: | 12 insiemi al mese |
di uscita: | 160tph | modello: | QLB-2000 |
---|---|---|---|
Tramoggia di terra: | 5 unità | Fornace di Thermol: | 500,000KCAL |
Altezza alimentazione Aggregate: | 3.11m | Carro armato dell'asfalto: | 3PCS / 30Cubic metro |
impiegati massimi.: | 280℃ | Larghezza della cinghia: | 600 mm |
Evidenziare: | pianta calda della miscela dell'asfalto,pianta calda della miscela del bitume |

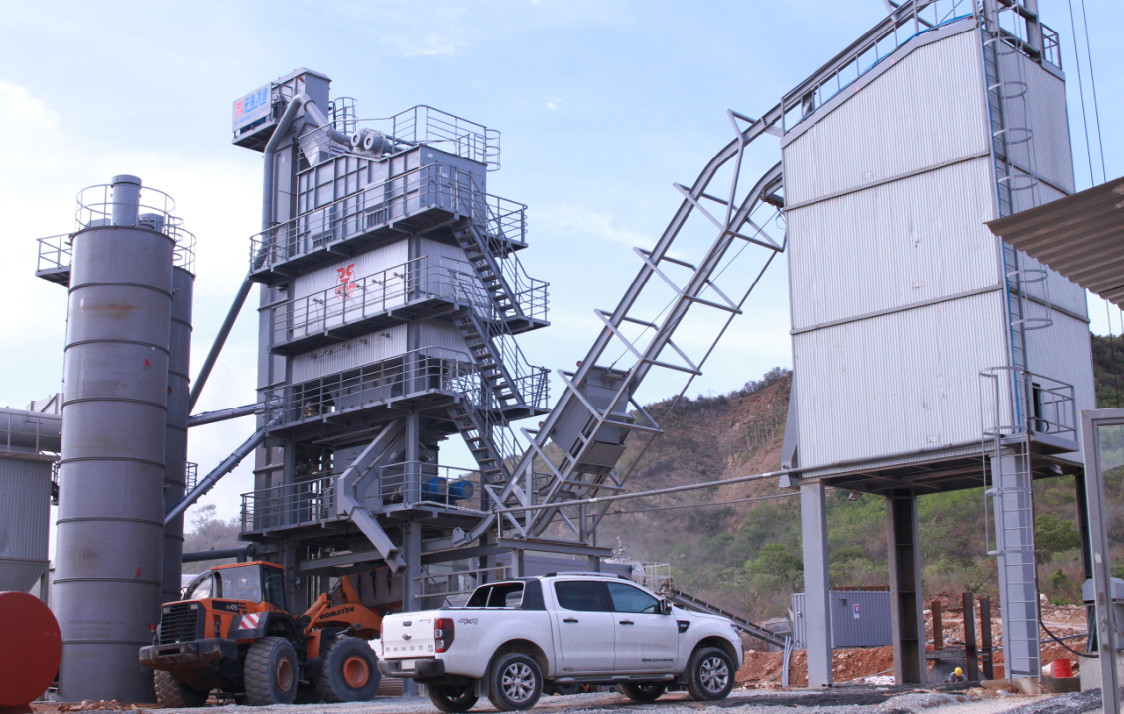

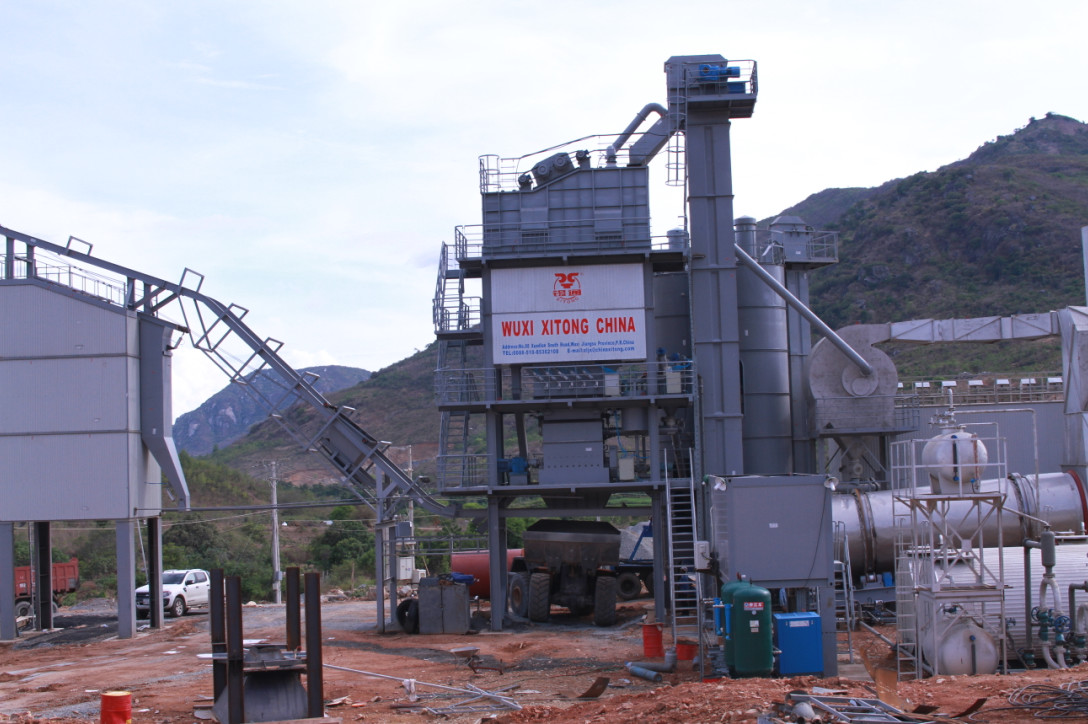

pianta calda dell'asfalto della miscela di controllo del rumore 70DB con il cambio di velocità stepless per l'alimentazione della cinghia
Operazione del sistema di controllo
Questo oggetto pricipalmente comprende i seguenti contenuti:
a. Elettrifichi il sistema.
b. Modulo di funzionamento Choose del sistema.
c. Controlli la partenza del sistema.
d. Fissi il parametro dell'operazione.
e. Diriga la procedura dell'accensione del bruciatore.
f. Diriga la partenza del saltatore freddo e l'adeguamento della quantità d'alimentazione.
g. Diriga l'elevazione del prodotto finito.
h. Fermi il sistema.
Il seguente contenuto illustrerà esclusivamente i metodi dell'operazione di ogni sezione.
⑴. Elettrifichi il sistema
L'elettrificazione del sistema dovrebbe essere portata rigorosamente a termine secondo i seguenti punti:
Chiuso sul rifornimento di condutture dentro sul gabinetto di distribuzione. L'indicatore luminoso di potere sarà alleggerito ed il voltometro indicherà la tensione di 380.
Elettrifichi tutti i commutatori della aero-rottura di ogni electromotor.
Premi l'interruttore a chiave sul gabinetto di controllo per elettrificare il circuito secondario.
Avvii il computer ed entri nel sistema di esercizio.
Dopo la partenza, entri nell'esercizio del punto seguente quando il sistema funziona bene. Se c'è dell'anomalia, fermila e facciala mantenere dal manutentore e ricominci il sistema dopo che l'errore si elimina.
⑵. Metta il modulo di operazione
Prima dell'operazione, è necessario scegliere il modo di funzionamento e questo sistema potrebbe funzionare a tutto il modo.
Controllo manuale per l'operazione del pannello.
Automazione per l'operazione del pannello.
Controllo automatico per l'operazione dell'interfaccia del computer.
C'è pertinente selezionando la chiave del modo di funzionamento del sistema sull'interfaccia di controllo. Clicchi la chiave di modo-control con il mouse per iniziare il modo di funzionamento pertinente. Il modo di alimentazione manuale pricipalmente è usato per l'eliminazione degli errori e l'eliminazione dell'errore. Durante l'operazione normale, usi il modo automatico principalmente.
⑶. Inizi il sistema di controllo.
Dopo la finitura dei punti della tomaia, il sistema di controllo comincia a funzionare.
In primo luogo, chiuda il regolatore della aero-porta dell'aspiratore per ridurre la corrente della partenza. Avvii sul compressore d'aria. Poi, scelga il modo start-up automatico per il electromotor sull'interfaccia di controllo ed il electromotor comincerà nell'ordine su di conseguenza.
Il processo automatico completerà la partenza ordinale di seguenti attrezzature:
Miscelatore.
Schermo
Elevatori a tazze aggregati.
Elevatori a tazze del riempitore.
Fan secondario
Essiccatore
Nastro trasportatore NO.2
Nastro trasportatore NO.1
Trasportatore di vite del riempitore
Trasportatore di vite del riempitore della calce.
Valvola della cenere.
Trasportatore di vite del noumeno.
Riempitore residuo che scarica il trasportatore di vite.
Valvola della spazzatrice dello spolveratore.
Premi il tasto “di arresto”, il sistema sarà fermato secondo l'ordine di arresto.
Trasportatore collettivo per l'impianto di miscelazione dell'asfalto sul machanism d'alimentazione freddo (aggregato crudo)
OGGETTO | Meccanismo | NOME DI PARTE | QUANTITÀ | Spec. |
1 |
Trasportatore collettivo
|
tamburo di azionamento | 1 | |
2 | riduttore di velocità | 1 | BWD13-17-7.5Kw | |
3 | azionamento | 1 | P=25.4 | |
4 | sopportare | 2 | F90610 | |
5 | catena | 1 | P=25.4 | |
6 | ruota guidata del dente per catena | 1 | P=25.4 | |
7 | rullo di gomma | 2 | ||
8 | abbassi il rullo di sostegno | φ76 L=895 | ||
9 | nastro trasportatore | 1 | B=800 L =45200 | |
10 | tamburo guidato | 1 | ||
11 | sopportare | 2 | K90610 | |
12 | vite di regolazione | 2 | ||
13 | rullo superiore di sostegno | φ76 L=280 |
