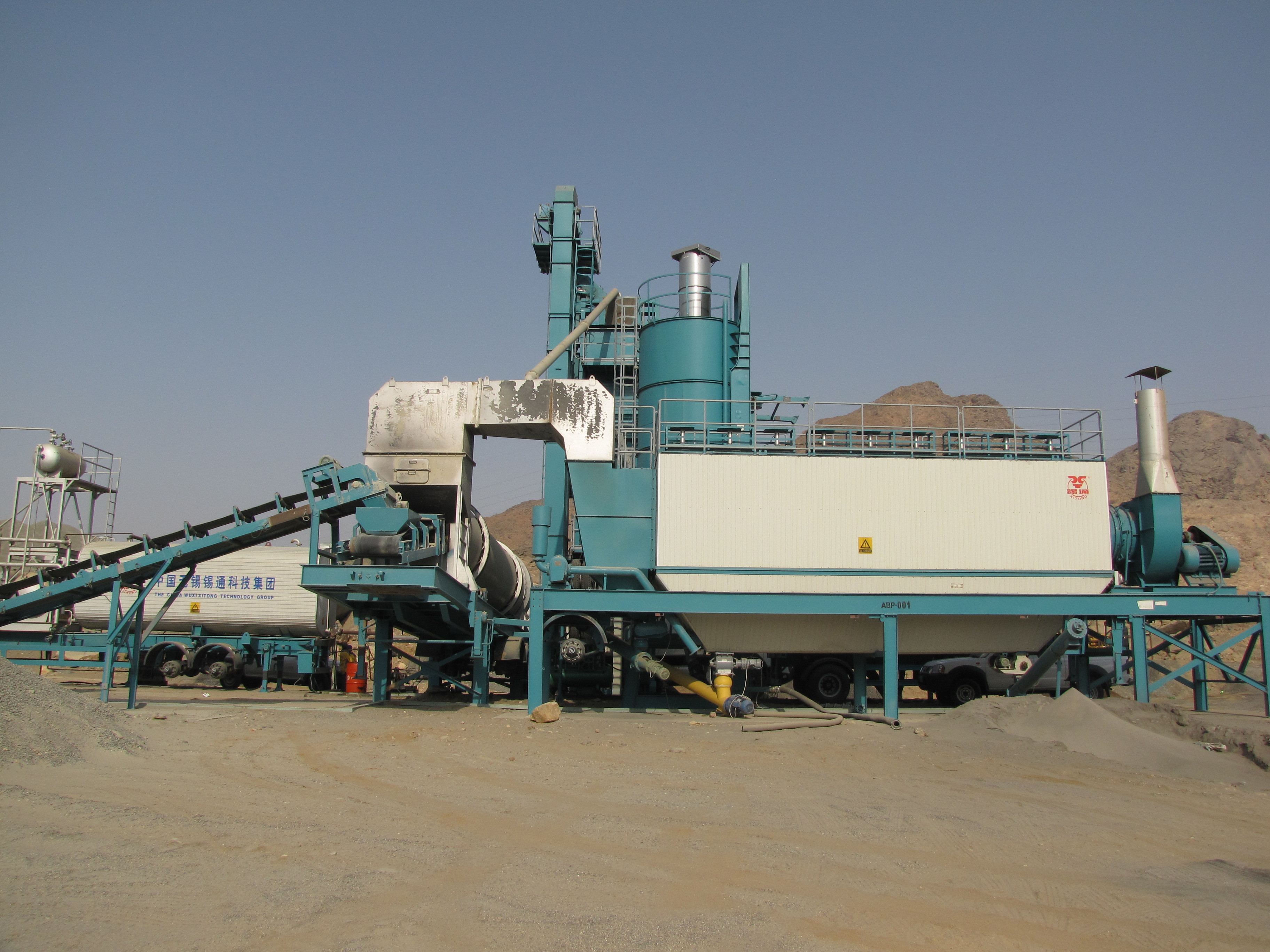

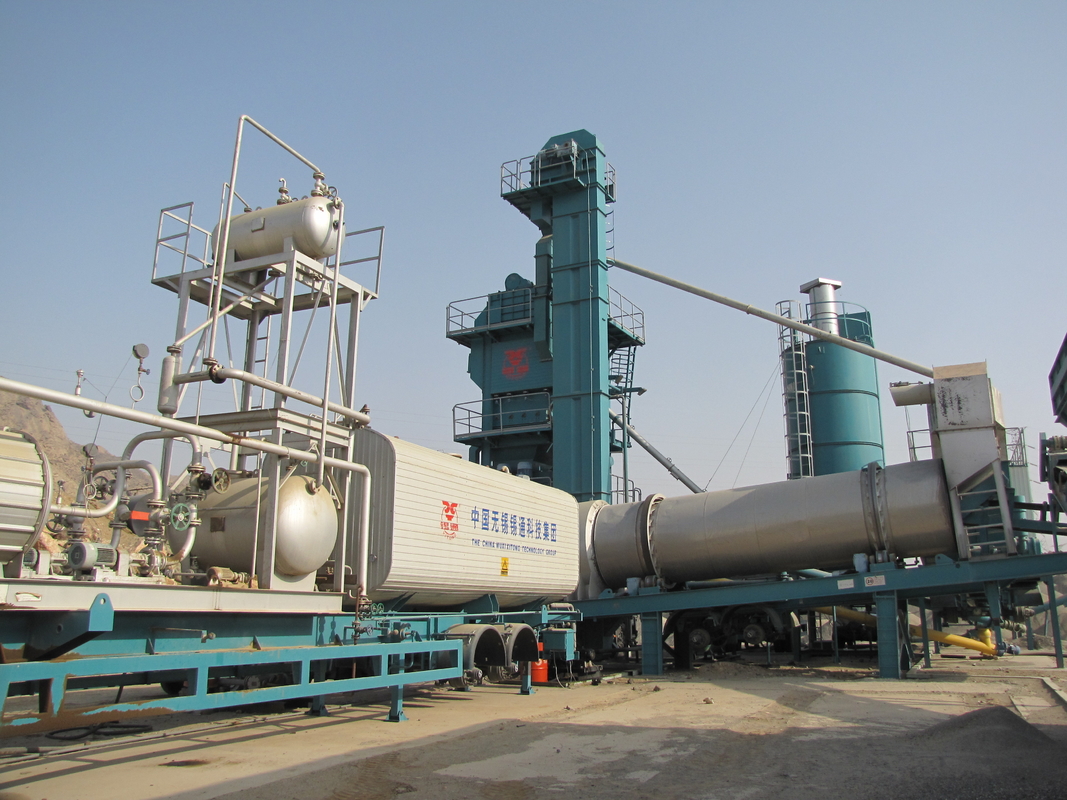

Centrale di betonaggio mobile dell'asfalto del tester 30 del carro armato cubico dell'asfalto con una caldaia di 300000 KCAL

impianto di miscelazione mobile dell'asfalto del tester 30 del carro armato cubico dell'asfalto con una caldaia di 300000 KCAL

Descrizione dell'unità mobile della stazione di miscelazione

1, il silo materiale di pietra caldo della griglia da vagliare, il sistema weihing ed il carro armato mescolantesi sono fissi sullo stesso telaio del veicolo

La griglia da vagliare è guidata dai motori di vibrazione doppi, eccitatore di vibrazione fa il moto rettilineo. Il portone di servizio è fornito per manutenzione facile e la sostituzione del meth dello schermo.

Nota: 4 piattaforme con 180ton per capacità seiving di ora. Determini i generi del pwer 3.8KW*2. 4 di diametro del foro (4mm, 11mm, 19mm, 30mm) per la maglia che potrebbe essere variata secondo le richieste differenti.

2, pesando parte

Il recipiente aggregato caldo adotta la bombola che spinge, arco del doppio colpo che scarica la porta, metodo weihing a due stadi che da rought all'indennità, che ajdusted esclusivamente per raggiungere il più alta precisione di pesatura aggregata.

L'aggregato immagazzinato in recipiente sarebbe inviato al saltatore weihing come rapporto, sensore elettronico è installato in saltatore, due porte di scarico è guidato dai cilindri esclusivamente, ampio portone è messo per manutenzione rapida.

Il saltatore di conteggio dell'asfalto ha avuto lo strato di conservazione del calore, a conservazione termica del calore e del riscaldamento a petrolio, dopo il calcolo secondario, asfalto tramite un tubo di spruzzatura che attraversa il carro armato pieno di miscelazione per spruzzare uniformemente nel carro armato di miscelazione dalla pompa del bullone.

Il bitume che pesa il saltatore ha strato dell'isolamento termico che ha riscaldato dall'olio di trasferimento per il perservation del calore, dopo due volte avere weihing del bitume, sarebbe spruzzato anche nel miscelatore dalla pompa di vite attraverso il lanciatore dello spruzzo che acrossing orizzontalmente l'intero carro armato di miscelazione.

L'aggregato, il materiale fine e l'asfalto nel sistema weihing sono serparate e con il loro proprio sensore di pesatura; pesando il sensore sono collegati usando il cuscinetto del giunto flessibile per l'accuratezza di pesatura d'approvazione.

Il riempitore passa il trasportatore di vite in cui c'è valvola a farfalla pneumatica al suo sbocco ed entra in tipo saltatore weihing del cono del riempitore. Il vavle della farfalla dell'aria è montato a sbocco del riempitore che pesa il saltatore contro perdita sopra la pesatura del riempitore.

Pesatura della capacità dell'aggregato: 2000kg

Pesatura della capacità di fillrt:     300kg

Pesatura della capacità di asfalto:    300 chilogrammi

Specificazione

Tipo mobile forma di serie di QLB-Y di dati dell'impianto di miscelazione dell'asfalto
